Diga di Campelli (BG) – Italia

Corpo diga

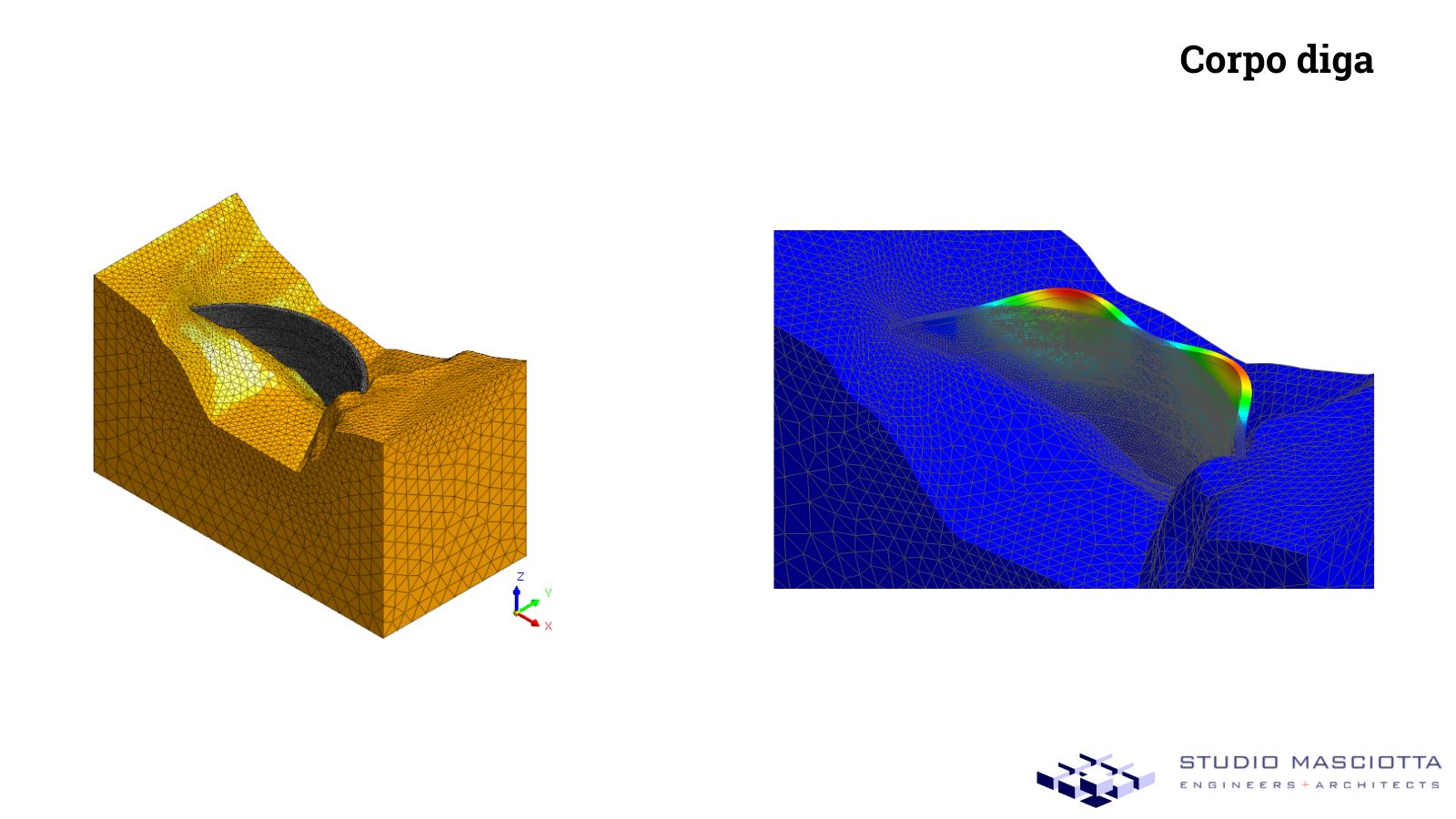

Studio Masciotta srl ha svolto analisi di vulnerabilità statica e sismica della diga di Campelli. La diga di Campelli, sita in Lombardia, in provincia di Bergamo, nel comune di Valgoglio, fu costruita tra il 1959 e il 1962 e progettata nel 1959 dall’Ingegner Guido Oberti. La diga è del tipo ad arco cupola a doppia curvatura e raggi variabili. Lo spessore della diga è alla base di 1.50 m, al coronamento 1.30 m mentre il tampone di cls è spesso 2.00 m, lo sviluppo in cresta è di 69.10 m e vi corrisponde la massima apertura angolare che è pari a circa 122°.

Dati principali dell’opera

• Altezza diga: 27.00m
• Volume diga: 1 470m³
• Portata di massima piena: 19.20 m³/s

Sfioratore

Studio Masciotta srl ha svolto analisi di vulnerabilità statica e sismica dello sfioratore di Campelli. La traversa dello scarico di superficie è ubicata in sponda meridionale del serbatoio, in corrispondenza di una valletta che sfocia nel Lago Nero, sita in Lombardia, in provincia di Bergamo, nel comune di Valgoglio. Lo sfioratore fu costruito tra il 1959 e il 1962 e progettato nel 1959 dall’Ingegner Guido Oberti. La traversa in calcestruzzo è del tipo ad arco in parte tracimabile. Lo spessore della sezione dello sfioratore è costante e pari a 1.30 m mentre il pulvino presenta un ringrosso di 30 cm verso valle e 20 cm verso monte per uno spessore complessivo di 1.80m. Alla base vi è la presenza di un tampone di calcestruzzo spesso 2.00 m.

Dati principali dell’opera

• Altezza dell’opera: 11.30m
• Sviluppo coronamento: 56.00m
• Sviluppo soglia sfiorante: 4500m
• Portata di massima piena: 19.20m³/s
