Diga Lago Trona (SO) – Italia

Studio Masciotta srl ha svolto analisi di vulnerabilità statica e sismica della diga del Lago Trona. La diga sita in Lombardia in provincia di Sondrio, nel comune di Gerola Alta, fu costruita tra il 1939 e il 1942 e progettata nel 1938 dall’Ingegner Claudio Marcello. La diga è del tipo a gravità alleggerita in calcestruzzo con tracciato planimetrico rettilineo, costituita da sei elementi cavi indipendenti e da due tronchi massicci in sponda destra e sinistra.

Ogni elemento cavo è costituito da due speroni collegati a monte da un corpo triangolare tagliato a punta di diamante e a valle da un corpo rettangolare: entrambi i paramenti hanno spessore variabile in funzione dell’altezza. Tutti gli elementi hanno stessa forma e stessa larghezza di 24 m. Il paramento di valle e quello delle cavità interne sono in calcestruzzo a vista, fatta eccezione per l’elemento 5 sagomato a valle con profilo sfiorante e rivestito con bolognini di granito.

Dati principali dell’opera

• Altezza diga 50m
• Volume diga 84 100m³
• Portata di massima piena 36m³/s

EDIFICIO GRUPPO ELETTROGENO

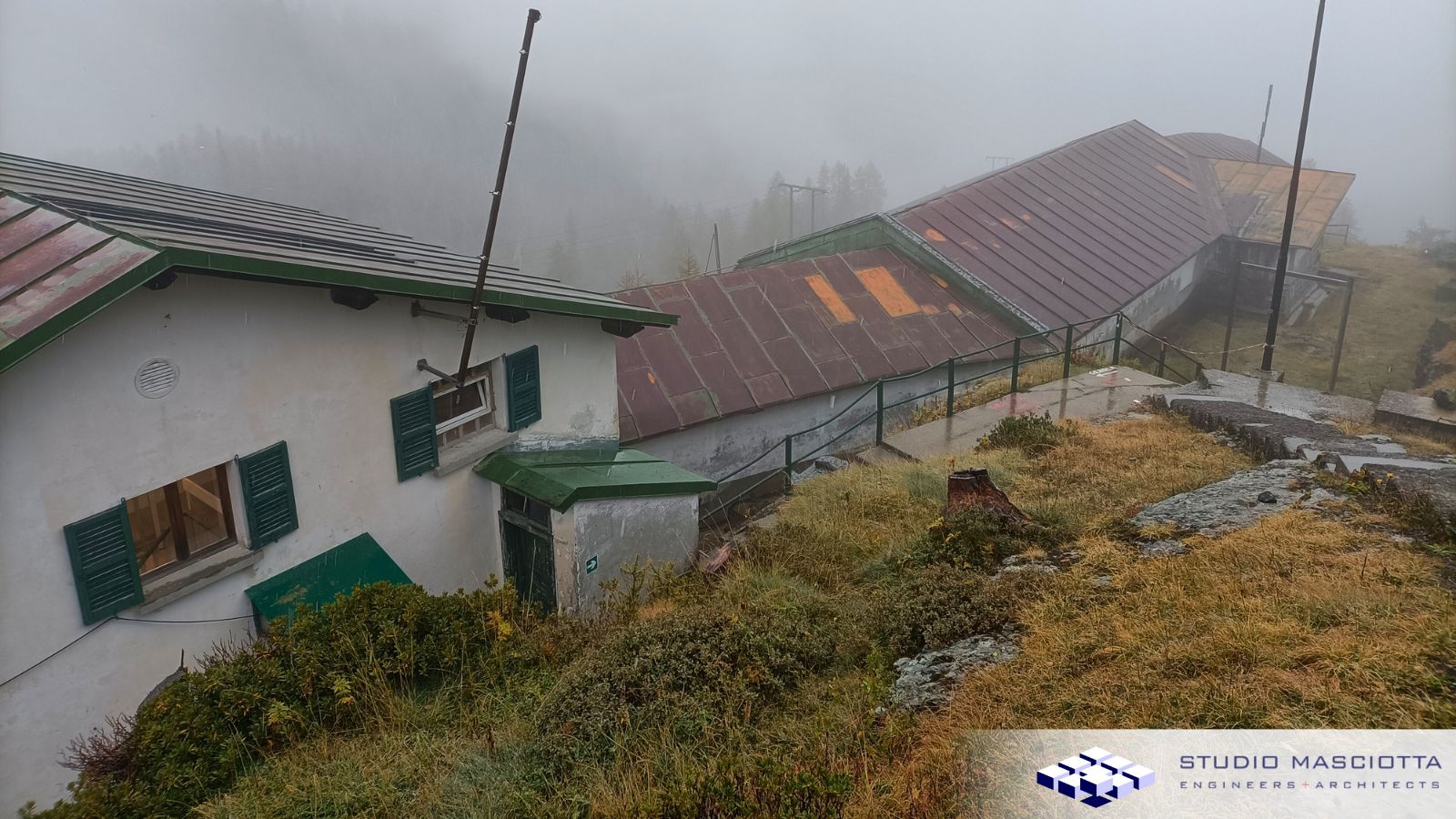

Studio Masciotta srl ha svolto analisi di vulnerabilità statica e sismica dell’edificio gruppo elettrogeno a servizio della diga del Lago Trona. L’immobile è formato da due corpi (A-B). Il corpo A è l’ex casa di guardia ed oggi è quasi completamente dismesso. Tale edificio in calcestruzzo è formato da un piano seminterrato, due piani fuori terra ed un sottotetto non praticabile. L’immobile presenta una pianta rettangolare, le cui dimensioni complessive di ingombro sono pari a 7,65 x 11,60 m, altezza massima del fabbricato (dal piano campagna) è pari a 10,30 m. Il corpo B è costituito dalla stazione intermedia della funivia (oggi gruppo elettrogeno). Tale fabbricato è realizzato in tamponatura in calcestruzzo e struttura di copertura in carpenteria metallica. Le fondazioni sono dirette, in roccia.

Dati principali dell’opera

• Altezza massima edificio 30m
• Dimensioni massime in pianta 00m x 11.60m

Incarichi svolti

Sopralluogo preliminare, analisi storico-critica dell’impianto, modellazione FEM 3D dell’edificio gruppo elettrogeno, analisi statica e sismica dell’edificio tramite verifiche a taglio, a flessione e a deformabilità degli elementi strutturali.
